Hogyan válasszuk ki a megfelelő specifikációkat az U-csavarokhoz

Az U-csavarok a legszélesebb körben használt rögzítőelemek közé tartoznak a csőrögzítéseknél, a berendezések rögzítésében és az acélszerkezet-szerelési projektekben. Egyszerű kialakításukkal és nagyfokú alkalmazkodóképességükkel általánosan alkalmazhatók vízvezetékekben, tűzvédelmi csővezetékekben, gázvezetékekben és elektromechanikus berendezések szerelésében. A tényleges építés és beszerzés során sokan gyakran találkoznak olyan problémákkal, mint a beszerelés elmulasztása, elégtelen szorítóerő, rozsdásodás, nem megfelelő teherbíró képesség, valamint a specifikáció helytelen megválasztása miatti idővel bekövetkező kilazulás vagy leválás. Tehát pontosan hogyan kell kiválasztani az U-csavarok specifikációit?

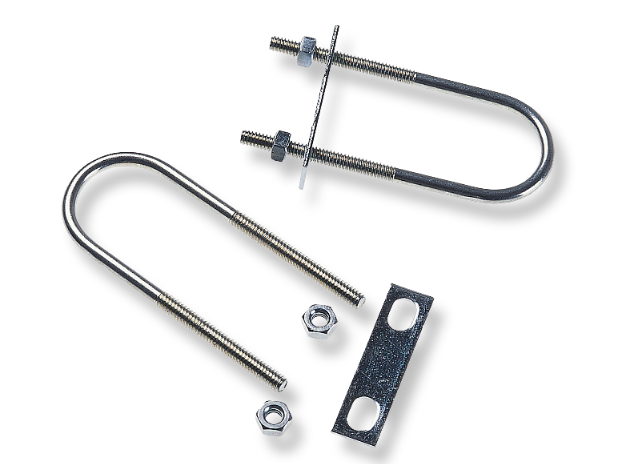

Szabványos jelölési formátum az U-csavarokhoz

Általános jelölés:U-csavar  Csőátmérő × Szár átmérő × Teljes hossz

Például: U27 M8×100

27: Kompatibilis a 27 mm-es külső átmérőjű acélcsővel

M8: Menetes szár átmérője 8 mm

100: Az U alakú alap teljes belső hossza (anya nélkül)

Minden kiválasztási paraméter elsősorban a cső külső átmérőjén, a szár szilárdságán és a rendelkezésre álló beépítési téren alapul – nem a cső belső átmérőjén. Ez a kiválasztás legalapvetőbb elve.

(I) Kompatibilis cső külső átmérője

Az U-csavar belső szélességének meg kell egyeznie a cső külső átmérőjével. Ez kritikus a sikeres kiválasztáshoz és a leggyakoribb hibaforráshoz; semmi esetre sem szabad a cső belső átmérője alapján kiválasztani. A szabványos műszaki csőméretekhez való alkalmazkodás érdekében az ipar szabványosított rendszert hozott létre az U-csavarok specifikációiból, amelyek kompatibilisek a horganyzott, hegesztett és varrat nélküli acélcsövek túlnyomó többségével. A konkrét megfeleléseket az alábbi táblázat mutatja:

A nem szabványos csövek esetében, mint például a PVC, PE műanyag csövek és a rozsdamentes acél kerek csövek, nincs szükség a csőátmérő modellekre hivatkozni; egyszerűen mérje meg a cső tényleges külső átmérőjét a megfelelő U alakú csavar kiválasztásához. Ugyanakkor különös figyelmet kell fordítani a szigetelt csövek kiválasztására: ha a csövet szigetelőréteggel és védőréteggel burkolják, akkor a specifikáció kiválasztása előtt a cső külső átmérőjéhez hozzá kell adni a szigetelőréteg együttes vastagságát mindkét oldalon; ellenkező esetben a bilincsek túl kicsik lehetnek a cső biztonságos rögzítéséhez.

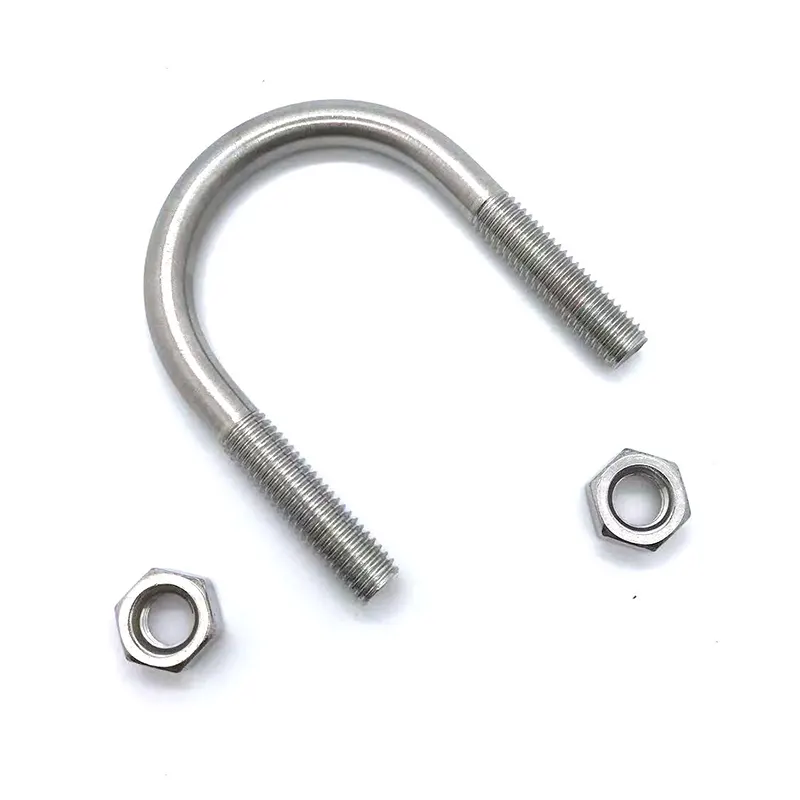

(II) Csavarmenet méretek

Az U-csavarok általános menetméretei az M6, M8, M10, M12 és M16. A különböző méretek különböző maximális terhelhetőségeknek és alkalmazásoknak felelnek meg. A megfelelő méretet a biztosítandó tárgy súlya és a terhelési viszonyok alapján kell kiválasztani, hogy elkerüljük az elégtelen teherbírásból adódó biztonsági veszélyeket.

(III) A csavar teljes hossza

Az U-csavar teljes hossza közvetlenül meghatározza az elhelyezhető tartólemez vastagságát és a szükséges beépítési távolságot. A hossz nem megfelelő megválasztása olyan problémákat okozhat, mint például az anya csavarmenetének elégtelensége, a rögzítő rögzítésének elmulasztása vagy a csavar túlzott kiemelkedése. A megfelelő teljes hossz kiszámításának képlete: Teljes hossz = cső külső átmérője + tartólemez vastagsága + beépítési hézag mindkét oldalon. A szabványos építési gyakorlatban mindkét oldalon 20-30 mm-es szerelési ráhagyás van fenntartva az alátétek, rugós alátétek és anyák elhelyezésére, biztosítva a biztonságos rögzítést.

Az erősségi fokozatok kiválasztásának előírásai

Az U-csavarok szilárdsági fokozatát megfelelően hozzá kell igazítani az üzemi körülmények rezgési intenzitásához és teherbírási követelményeihez. Szabványos víz- és fűtővezetékekhez, valamint statikus csőrögzítésekhez gyakori vibráció nélkül a hagyományos 4.8-as fokozatú horganyzott U-csavarok elegendőek az üzemeltetési követelmények teljesítéséhez; Dinamikus terhelési forgatókönyvek esetén – mint például a berendezések tartókonzoljai, vibráló csövek és nagy magasságú csőrögzítések – magasabb követelmények vonatkoznak a csavarok szilárdságára és fáradtságállóságára. 8.8-as fokozatú nagy szilárdságú csavarokat kell használni a hosszú távú vibráció okozta menetcsupaszodás és -törés kockázatának hatékony csökkentése érdekében; A rozsdamentes acél U-csavarok megfelelnek az ipari szabványnak: a 304-es fokozat az A2-70-nek, a 316-os fokozat pedig az A4-70-nek felel meg, így alkalmasak különféle korrózióálló, nagy szilárdságú alkalmazásokra.

Összegzés

1. Mérje meg a cső tényleges külső átmérőjét; ha van szigetelés, adja hozzá a szigetelés vastagságát a megfelelő U-csavar belső átmérőjének kiválasztásához;

2. Határozza meg a menetméretet a csővezeték alkalmazása és teherbírása alapján: válassza az M8-at könnyű terhelésekhez, az M10-et szabványos terhelésekhez, és az M12-t vagy nagyobbat a nehéz terhelésekhez;

3. Mérje meg a rögzített támaszték acéllemezének vastagságát, és a szabványos szerelési ráhagyás figyelembevételével számítsa ki a hozzáillő csapok teljes hosszát;

4. Határozza meg az anyag- és felületkezelést a működési környezet alapján, megkülönböztetve a beltéri, kültéri, korrozív és magas hőmérsékletű körülményeket;

5. Válasszon azonos anyagból készült lapos alátéteket, rugós alátéteket és anyákat, hogy elkerülje a különböző anyagok érintkezése által okozott elektrokémiai korróziót és meghosszabbítsa az élettartamot.
